产品概述
ZD H4800自主安全智能数据中心核心交换机是智达面向能源、交通、政府等安全性要求较高行业推出的，基于国产CPU、国产交换芯片的新一代多业务高性能以太网交换产品。主要针对小型数据中心、智算中心汇聚等场景应用，提供从芯片、硬件到软件的全方位安全可控、稳定、可靠的L2/L3交换服务。
ZD H4800单槽位最大支持48个100G接口或者32口400G接口，端口密度完全满足各类数据中心建设中高密度接入及高性能转发需求；ZD H4800支持多种安全技术和策略，为用户构建高性能、高安全、高智能的IP网络提供一个优秀的平台；配合H3600G系列25G/10G交换机，可以为数据中心场景提供自主安全全网解决方案。
产品型号及外观

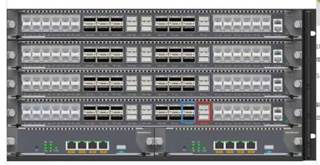

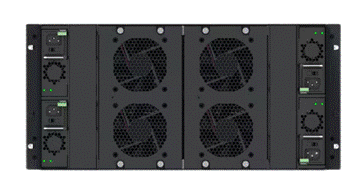

ZD H4840（正背面）
主要特性
国产CPU和国产交换芯片设计，自主安全
n ZD H4800采用国产CPU芯片和国产高性能交换芯片，自主研发新一代高性能、高可靠、可管可控的以太网交换机，满足政府等安全要求较高客户部署可控网络的需要，为用户提供多业务、安全可控的一体化解决方案，满足用户网络从芯片到硬件的深层次安全保障需求。
采用自主网络操作系统和协议栈软件，稳定安全可靠
n 智达自主网络操作系统软件成熟稳定。智达自主安全交换机操作系统和协议栈软件，具备独立知识产权，通过公安部信息安全产品检测中心漏洞扫描测试，系统软件安全可靠。
正交CLOS架构，无中置背板，满足性能平滑升级
n 先进的正交CLOS架构，无中置背板设计，高密度、大吞吐量高速接口无阻塞转发。多款10G、40G、100G高速板卡设计，满足未来各种高速接口部署应用。采用主控、交换硬件分离技术。
高密度100G/400汇聚能力
n ZD H4800自主安全数据中心核心交换机提供高密度100G/400G的端口接入能力，单槽位最大可支持48个100G接口/32个400G接口。ZD H4800完全能够满足大中型数据中心建设中对100G/400G混合接入的配置要求。
支持ROCE，构建端到端零抖动延迟网络
n 支持无损以太网DCB（Data Center Bridging）技术，解决传统以太网拥塞丢包问题，为RoCEv2应用提供“零丢包、低延时、高吞吐”的无损网络环境，满足RoCEv2高性能应用需求。
控制平面，管理平面双平面国密加密，有效保证网络安全
n SSH登录支持国密加密算法，交换机配置文件支持国密加密，杜绝设备被破解访问，以及管理数据被窃取泄密，实现交换机管理平面安全可靠。
技术参数
|
项目 |
ZD H4840 |
ZD H4880 |
|
|
硬件规格 |
|
||
|
主控槽位 |
2 |
2 |
|
|
业务槽位 |
4 |
8 |
|
|
交换槽位 |
6 |
6 |
|
|
电源槽位 |
4 |
8 |
|
|
风扇槽位 |
2 |
2 |
|
|
管理接口 |
1个Console配置接口、1个CMM调试接口、1个RJ45以太接口 |
||
|
机箱尺寸mm（宽×深×高） |
441×747×262.5mm |
442×645×666mm |
|
|
电源 |
AC：100V-240V，50Hz±10% DC：-48V |
||
|
环境要求 |
工作湿度：10% 到 90% ，无冷凝 存储湿度：5% 到 95% ，无冷凝 |
||
|
风道类型 |
前后通风 |
||
|
软件特性 |
|||
|
数据中心特性 |
设备虚拟化 |
支持横向虚拟化、纵向管理虚拟化 |
|
|
大二层特性 |
支持Trill |
||
|
VXLAN |
支持VXLAN二层交换、VXLAN三层网关、EVPN |
||
|
SDN特性 |
支持OpenFlow1.3协议、Netconf |
||
|
链路层协议与技术 |
链路层特性 |
支持端口聚合、端口隔离 |
|
|
MAC地址管理 |
支持静态MAC配置 |
||
|
VLAN |
支持基于端口、Mac、IP地址、协议端口号的Vlan |
||
|
QinQ |
支持基本QinQ和灵活QinQ |
||
|
生成树协议 |
支持STP/MSTP/RSTP |
||
|
链路聚合 |
支持IEEE 802.3ad（链路聚合） |
||
|
端口镜像 |
支持端口镜像 |
||
|
网络协议 |
IPv4协议 |
TCP、UDP、Ping、TraceRoute、Telnet、FTP、TFTP、ICMPv4、DNS、UDP Helper、DHCP、DHCP server、DHCP Delay、DHCP Snooping、NTP、SNTP、支持ARP、ARP Proxy |
|
|
IPv6协议 |
IPv4/IPv6双协议栈、TCP6、UDP6、RawIP6、Pingv6、TraceRoute6、Telnet6、FTP6、TFTP6、DNS6、ICMPv6、VRRPv3、DHCP6、ND、PMTUD（IPv6） |
||
|
IPv4路由协议 |
RIPv1/v2、RIPng、IRMP、OSPFv2、IS-IS、BGP、 IPv4静态路由\路由策略\路由迭代\策略路由 |
||
|
IPv6路由协议 |
RIPng功能、OSPFv3功能、IS-ISV6功能、BGPv4+功能、IPv6静态路由\IPv6路由策略\IPv6路由迭代\IPv6策略路由 |
||
|
组播功能 |
二层组播 |
IGMPv1/v2/v3 Snooping、组播VLAN、支持MLD v1/v2 Snooping |
|
|
三层组播 |
IGMPv1/v2/v3、MLD v1/v2、组播静态路由、IPv4域内组播路由、IPv4域间组播路由、IPv4组播组管理、支持MSDP、PIM-SM、PIM-DM、PIM-SSM、IPv6 域内组播路由、IPv6组播转发、支持PIM-SMv6、PIM-SSMv6 |
||
|
MPLS |
MPLS L3 VPN |
支持两种跨域MPLS VPN方式（OptionA/OptionB） |
|
|
MCE |
MCE |
||
|
流量控制 |
QOS |
支持Mark/ReMark、CAR（Ingress/Egress）、流量整形（Egress）、拥塞管理、队列管理； |
|
|
流量抑制 |
基于端口的广播流量抑制；基于端口的未知组播流量抑制；基于端口的未知单播流量抑制；基于端口绝对带宽进行流量抑制，可按照PPS和BPS进行抑制 |
||
|
流量统计 |
支持出队列统计；支持ACL统计（EACL/IACL） |
||
|
安全功能 |
安全防护 |
控制平面保护、协议加密、配置文件加密 |
|
|
ACL |
Ingress/Egress ACL、基本ACL、扩展ACL、VLAN ACL、全局ACL |
||
|
设备安全 |
防止数据报文攻击、防止协议报文攻击、支持攻击检测功能、协议报文保护、报文收发诊断 |
||
|
网络安全 |
报文合法性检查、URPF检查、报文过滤功能、ARP防攻击、协议分类限流 |
||
|
用户安全 |
设备管理安全、网络用户绑定、AAA、SSH2.0 |
||
|
虚拟化 |
虚拟化 |
支持横向虚拟化（堆叠）、纵向虚拟化 |
|
|
SDN |
SDN特性 |
支持OpenFlow1.3协议 |
|
|
设备管理 |
设备管理方式 |
Console口登录、支持Telnet到本设备，支持SSH V1/V2.以命令行的方式进行设备管理 |
|
|
网络维护 |
Ping、TraceRoute、LSP Ping/Tracert功能、端口环路监测 |
||
|
网络管理 |
SNMP V1/V2/V3、RMON、MIB、SSH V1/V2 |
||
|
维护方式 |
支持本地配置口（Console）配置 |
||
|
支持Telnet、SSH远程维护 |
|||
|
支持命令行配置（CLI） |
|||
|
支持FTP协议加载升级 |
|||
|
高可靠性 |
HA |
VRRP BFD for VRRP/BGP/RIP/OSPF/静态路由 |
|
应用环境
订购信息
|
项目 |
描述 |
|
ZD H4840-4 |
H4840-4机箱，2个主控插槽、提供4个业务插槽，6个交换操作，4个电源插槽，2个风扇插槽 |
|
H4840-PA800 |
交流电源(输入电压AC 100～240V，最大功率800W） |
|
H4840-FAN |
H4840风扇卡 |
|
H4840-MSU |
H4840管理引擎 |
|
H4840-SFU |
H4840交换卡 |
|
ZD H4880-8 |
H4880-8机箱，2个主控插槽、提供8个业务插槽，6个交换操作，8个电源插槽，2个风扇插槽 |
|
H4880-PA1600 |
交流电源(输入电压AC 100～240V，最大功率1600W） |
|
H4880-FAN |
H4880风扇卡 |
|
H4880-MSU |
H4880管理引擎 |
|
H4880-SFU |
H4880交换卡 |
|
H4800-32DQFP |
H4800机框业务板卡，32个400G QSFP-DD接口 |
|
H4800-48QFP |
H4800机框业务板卡，48个100G QSFP28接口 |
|
H4800-36QXGE |
H4800机框业务板卡，36个40G QSFP+接口 |
|
H4800-48FP |
H4800机框业务板卡，48个25G SFP28接口 |
|
H4800-48XGEF2QXGE |
H4800机框业务板卡，48个SFP+光接口(支持千兆、万兆)，2个40G QSFP+接口 |
